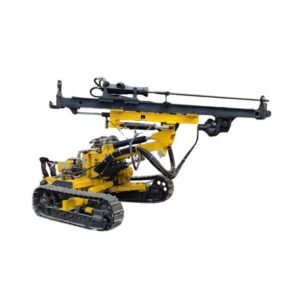

Perforadora sobre Orugas

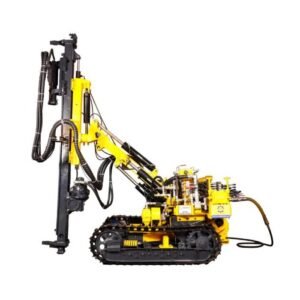

La AD200 Jumbo Simba es una perforadora neumática sobre orugas diseñada para trabajos subterráneos en túneles y galerías mineras. Su torre con movimiento radial de 360° permite realizar perforaciones verticales, horizontales, paralelas y radiales desde diferentes posiciones. El equipo admite configuraciones DTH, Top Hammer y aire reverso RC, ofreciendo una solución versátil para perforación de producción, desarrollo de galerías, fortificación y exploración minera. Especificación Valor Modelo AD200 Jumbo Simba Tipo de equipo Perforadora neumática autopropulsada sobre orugas Sistema de accionamiento 100% neumático Rango de diámetro de perforación 41–143 mm Profundidad DTH vertical Más de 70 m; hasta 120 m con configuración adecuada Profundidad DTH horizontal Hasta 40 m Profundidad Top Hammer horizontal Hasta 30 m Profundidad RC vertical Hasta 60 m Movimiento radial de la torre 360° Posiciones de perforación Vertical, horizontal, paralela y radial Fuerza de avance 1.830 kg Fuerza de retroceso 1.825 kg Dimensión de la torre 3,5–5,7 m Suministro mínimo de aire 375 CFM a 8–14 bar Velocidad de traslación 3,5 km/h Capacidad para superar pendientes Hasta 30° Dimensiones del equipo 1.850 × 1.750 × 1.670 mm Sección mínima recomendada del túnel 4,5 × 3 m Peso operacional 2.750 kg Nota: La profundidad y el rendimiento de perforación pueden variar según la configuración del cabezal, el diámetro del barreno, la dureza y condición de la roca y el suministro de aire disponible.
VER PRODUCTO

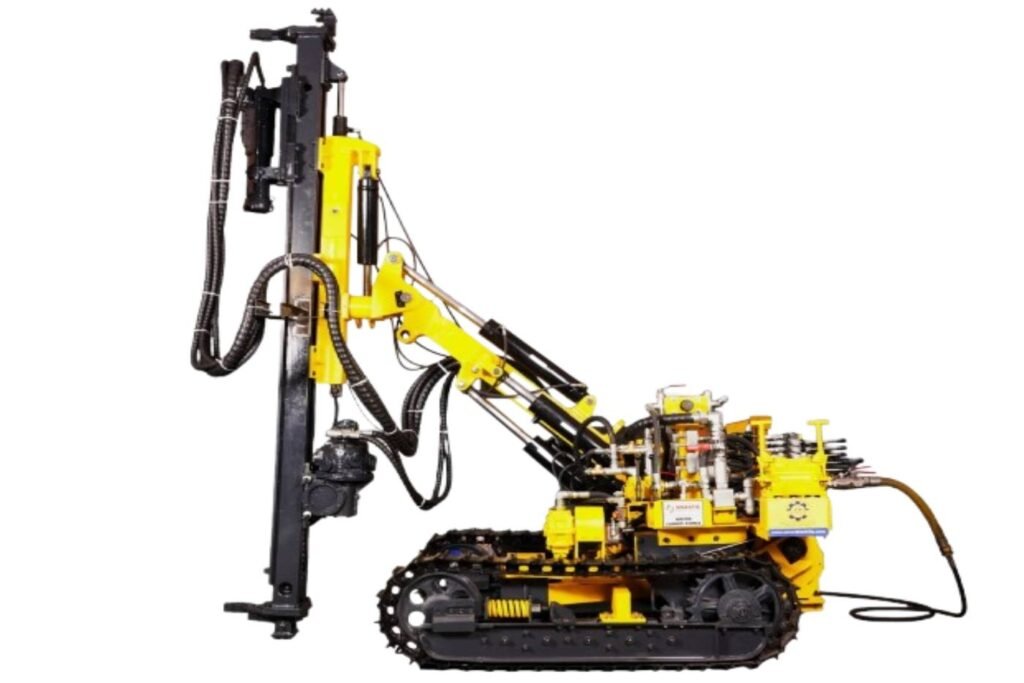

Perforadora sobre Orugas
La AD200 es una perforadora neumática autopropulsada sobre orugas, diseñada para trabajos de perforación DTH y Top Hammer en minería, canteras y proyectos de infraestructura. Su estructura compacta, sistema de desplazamiento sobre orugas y torre articulada permiten posicionarla con facilidad en terrenos exigentes y realizar perforaciones en diferentes ángulos. La torre ofrece una rotación de hasta 120°, permitiendo efectuar perforaciones verticales, inclinadas, horizontales y radiales según las necesidades de cada operación. Especificación Valor Modelo AD200 Marca Swastic Tipo de equipo Perforadora neumática autopropulsada sobre orugas Sistema de accionamiento 100% neumático Sistemas de perforación DTH y Top Hammer Potencia del cabezal rotativo DTH 7,5 HP Longitud de la torre 3,5–5,7 m Rotación de la torre articulada 120° Suministro mínimo de aire 375 CFM a 8–14 bar Dureza de roca recomendada 350–450 Brinell Profundidad DTH vertical estándar Hasta 50 m Profundidad DTH con configuración mejorada Hasta 100 m Profundidad Top Hammer vertical Hasta 25 m Perforación DTH horizontal Hasta 40 m Perforación Top Hammer horizontal Hasta 15 m Rango de diámetro de perforación 41–143 mm Fuerza de avance 1.830 kg Fuerza de retroceso 1.825 kg Velocidad de desplazamiento 3,5 km/h Capacidad para superar pendientes Hasta 30° Oscilación de las orugas 15° derecha + 15° izquierda Dimensiones del equipo 1.850 × 1.750 × 1.670 mm Sección mínima recomendada de trabajo 4,5 × 3 m Peso operacional 2.750 kg
VER PRODUCTO

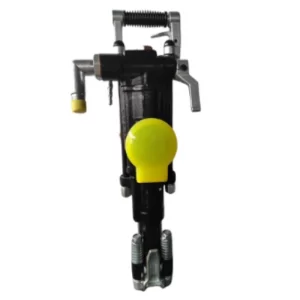

Perforadora de Roca Neumática
Especificación YT 29 YT 27 Peso 29kg 27kg Consumo de aire 65 l/s, 140 cfm 85 l/s, 175 cfm Diámetro de perforación 29–40 mm 29–40 mm Velocidad de penetración 375 mm/min 380 mm/min Velocidad de rotación 300 rpm 300 rpm Conexión de la manguera de aire 25mm 25mm Conexión de la manguera de agua 13mm 13mm
VER PRODUCTO
Perforadora de Roca Neumática

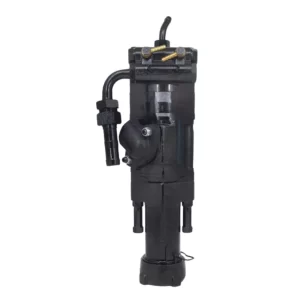

El Drifter Neumático DM-220 es una perforadora de roca accionada por aire comprimido, diseñada para su instalación en equipos y sistemas de perforación mecanizada. Su combinación de percusión y rotación permite trabajar en aplicaciones exigentes de minería, túneles, canteras y obras civiles. Modelo : DM 220 Peso (kg): 70 Requerimiento de aire: 166 l/s, 350 cfm Rango de perforación: 34mm – 110mm Carrera del pistón: 65mm Diámetro del pistón: 120mm Potencia de impacto: 7.3 KW Velocidad de rotación: 180 rpm
VER PRODUCTO
Accesorios de Perforación

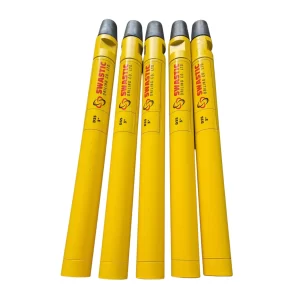

El martillo DTH es una herramienta de perforación neumática diseñada para minería, canteras, pozos de agua y perforación de pozos de tronadura. Al trabajar directamente detrás de la broca, transmite la energía de impacto al fondo del pozo, ofreciendo una perforación estable, buena velocidad de penetración y menor desviación en formaciones de roca dura y abrasiva. MaquiNet ofrece martillos DTH en tamaños de 2 a 10 pulgadas, compatibles con diferentes tipos de culata, conexiones API y presiones de trabajo. Su construcción robusta permite un funcionamiento confiable en aplicaciones exigentes de perforación en Chile. Tamaño del martillo Diámetro Opciones de culata Rango de tamaño de la broca DTH Diámetro (mm) 2 pulgadas 51 mm BR2 2¾ – 3¾ pulgadas 70 – 95 mm 3 pulgadas 76 mm DHD 340, Prisma 3 4⅛ – 5⅛ pulgadas 105 – 130 mm 4 pulgadas 102 mm Prisma 4, PRV 4, COP 44, QL40, M40, RH500 4⅛ – 5⅛ pulgadas 105 – 130 mm 5 pulgadas 127 mm COP 54 Gold, DM 500, QL50, DHD 350 5⅛ – 6 pulgadas 130 – 152 mm 6 pulgadas 152 mm QL60, DHD 360, RH500 6½ – 8 pulgadas 165 – 203 mm 8 pulgadas 203 mm M80, QL80 8½ – 9 pulgadas 216 – 229 mm Texto debajo de la tabla Disponible en distintas configuraciones para adaptarse al diámetro de perforación, el compresor, la broca DTH y las condiciones geológicas de cada proyecto. Consulte con nuestro equipo para seleccionar el modelo adecuado.
VER PRODUCTO
Accesorios de Perforación

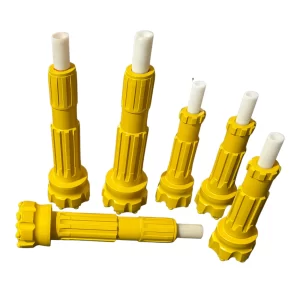

Martillos DTH para minería y perforación en roca dura Los martillos DTH (Down the Hole) están diseñados para perforaciones profundas en minería, canteras, pozos de agua y trabajos de tronadura. El martillo se posiciona directamente detrás de la broca, transmitiendo la energía de impacto a la roca con menores pérdidas a través de la sarta de perforación. Disponibles en diámetros de 2 a 10 pulgadas, los martillos DTH Drillman trabajan con diferentes tipos de culata, conexiones API y rangos de presión de aire. Su diseño permite obtener una perforación estable y eficiente en formaciones abrasivas y de alta dureza. Tamaño del martillo Diámetro Opciones de culata Conexión de rosca Presión de aire 2 pulgadas 51 mm BR2 API Reg. 1½″ 10–14 bar 3 pulgadas 76 mm DHD 340, Prisma 3 API Reg. 2⅜″ 10–14 bar 4 pulgadas 102 mm QL40, M40, RH500 API Reg. 2⅜″ 10–14 bar 5 pulgadas 127 mm QL50, DHD 350 API Reg. 2⅜″ 10–20 bar 6 pulgadas 152 mm QL60, DHD 360 API Reg. 3½″ 16–24 bar 8 pulgadas 203 mm M80, QL80 API Reg. 4½″ 16–24 bar 10 pulgadas 254 mm M100 API Reg. 6⅝″ 16–24 bar
VER PRODUCTO
Accesorios de Perforación

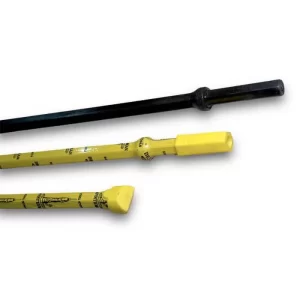

Las barras integrales de perforación incorporan una punta de carburo de tungsteno directamente en la barra. Esta construcción elimina la necesidad de utilizar una broca separada y proporciona una transmisión directa de la energía de impacto. Se utilizan principalmente con perforadoras neumáticas manuales en minería subterránea, canteras de granito, explotación de piedra dimensional y trabajos de perforación donde se requiere precisión y resistencia. Place the integral drill rods image on the left and the following information on the right. Especificación Información Compatible con Perforadoras neumáticas de roca Medida hexagonal 22 mm Longitud del vástago 108 mm o 4¼ pulgadas Orificio de barrido 6 mm Punta Carburo de tungsteno de alta resistencia Rango de diámetro de perforación 24–40 mm Rango de longitudes 400–6.000 mm Aplicaciones recomendadas Canteras de granito y minería subterránea Característica especial Revestimiento impermeable en el orificio pasante También se conocen como barras hexagonales huecas con punta de carburo de tungsteno (TCT), acero integral para perforación Top Hammer, barras TCT y barras integrales de perforación.
VER PRODUCTO
Accesorios de Perforación

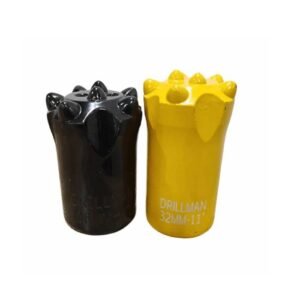

Brocas de botones cónicas para minería y perforación de roca Las brocas de botones cónicas están diseñadas para perforación de roca con martillos neumáticos, perforadoras manuales y barras cónicas. Su cuerpo de acero y sus botones de carburo de tungsteno proporcionan una penetración estable y resistencia al desgaste en minería subterránea, canteras, túneles y obras de construcción. Disponibles en diámetros de 30 a 42 mm, con configuraciones de 6, 7 u 8 botones y ángulos cónicos de 7°, 11° y 12°. Especificaciones de referencia. Diámetro de la Broca Número de Botones Ángulo Longitud Peso (mm) pulgadas (piezas) (mm) (kg) 30 1 3 /16" 6 or 7 7°/11°/12° 50-65 0.20~0.30 32 1 1 /4" 6 or 7 7°/11°/12° 50-65 0.20~0.30 34 1 11 /32" 7 or 8 7°/11°/12° 50-65 0.20~0.30 35 1 3 /8" 7 or 8 7°/11°/12° 50-65 0.22~0.40 36 1 13 /32" 7 or 8 7°/11°/12° 50-65 0.30~0.40 38 1 1 /2" 7 or 8 7°/11°/12° 50-65 0.30~0.40 40 1 9 /16" 7 or 8 7°/11°/12° 50-65 0.30~0.42 41 1 5 /8" 7 or 8 7°/11°/12° 50-65 0.30~0.42 42 1 21 /32" 7 or 8 7°/11°/12° 50-65 0.30~0.46
VER PRODUCTO
